Технические характеристики ETIM
Тип напряжения
AC (перемен.)
Глубина установочная (встраив.)
45мм
Номинальный ток
25А
Номин. напряжение
230В
Характеристика срабатывания (кривая тока)
C
Номин. напряжение изоляции Ui
500В
Номин. ток утечки
0.03А
Тип тока утечки
A
Импульсная прочность
0.25кА
Класс токоограничения
3
Степень загрязнения
3
Ширина по количеству модульных расстояний (количество модулей)
2
Частота
50/60 Гц
Степень защиты (IP)
IP20
Количество защищенных полюсов
1
Отключение нейтрали (N)
Да
Отключающая способность по IEC 60947-2
6кА
Сечение одножильного жёсткого провода
25...25мм?
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм? (до)
25
Сечение многожильного провода
16...16мм?
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм? (до)
16
Рабочая температура окружающей среды
-25...+60°C
Рабочая температура окружающей среды, °C (до)
60
Общ. количество полюсов
2
Номинальное импульсное выдерживаемое напряжение Uimp
4кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
6кА
Характеристика отключения
Без задержки

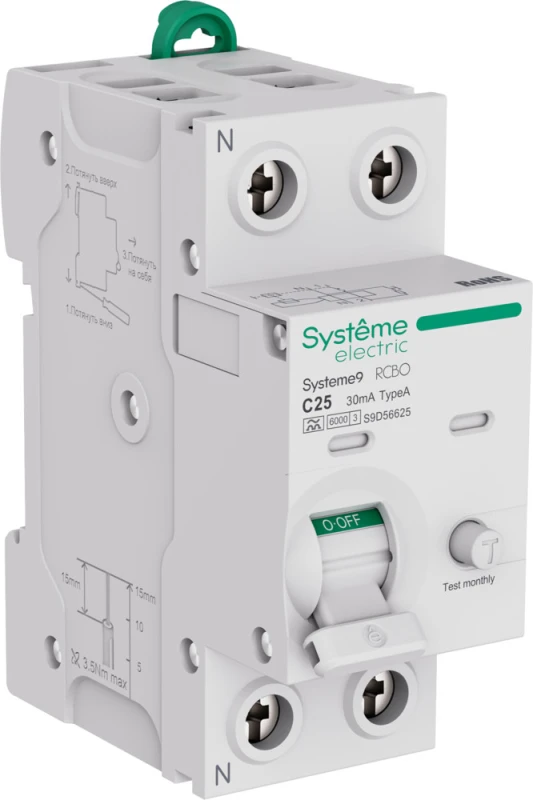

Systeme9 Авт. выкл. диф. тока (АВДТ) 1P+N C 25A 6kA 30мА Тип-A 230В

Код товара

220-2763

Артикул

S9D56625

Марка

Systeme

7686 ₽

Расширенный обмен / возврат

Вы можете вернуть или обменять купленный товар в течение 60 дней с момента покупки.

Экспресс-доставка

При наличии на нашем складе, отправим в тот же день Яндекс.Доставкой.

Официальный дилер

У всех товаров есть гарантия производителя.

Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 25 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип A. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Файлы для скачивания

Сертификат (3.7 Мб)
